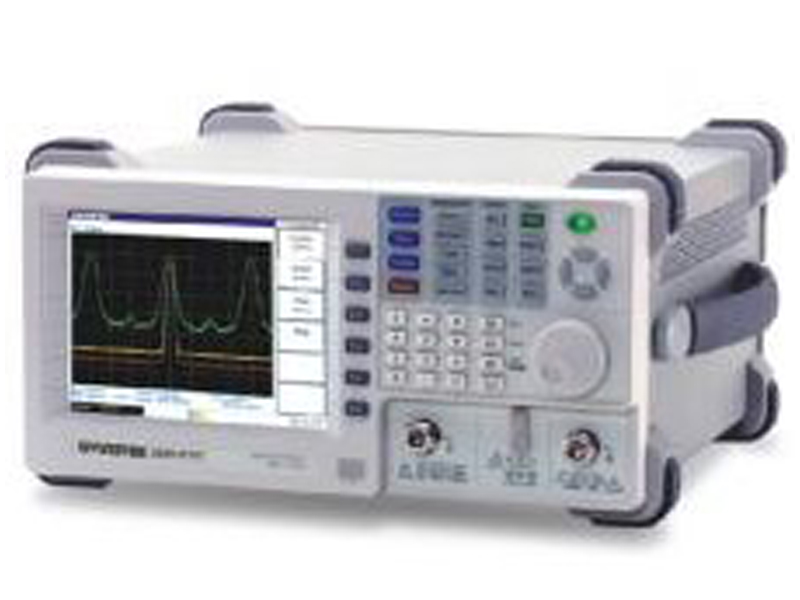

产品介绍
频率
频率范围9kHz ~ 3GHz
老化率± 10ppm, 0~50°C, 5ppm/年
频宽范围2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频
相位噪声-80dBc/Hz @1GHz 20kHz offset 典型值
扫频时间范围50ms ~ 25.6s
解析度带宽
解析度带宽范围3kHz, 30kHz, 300kHz, 4MHz
解析频宽精确度15%
视频频宽范围10Hz ~ 1MHz 1-3 步进
幅度
测量范围-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm
-117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
-114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
(Span = 50kHz, RBW = 3kHz)
过载保护Max. +30dBm, ±25VDC
参考电平范围-110dBm ~ +20dBm
精确度±1dB @100MHz
频率平坦度±1dB
幅度线性度±1dB over 70dB
动态范围
平均背景噪声<-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm
<-149dbm>
<-146dbm>
三阶交调失真<-70dBc RF Input @-40dBm, Ref.Level @-30dBm
协波失真<-60dBc RF Input <-40dBm , Ref.Level @-30dBm
非协波伪噪声<-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm
<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm
<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
(Span = 50kHz, RBW = 3kHz)
总体
显示器640 x 480 高分辨率 TFT 彩色 LCD
分割视窗动态视窗: 上, 下 或交替 (两个同时扫描视窗)
游标10 组峰值游标: 5 组△游标
功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort
轨迹侦测3 个轨迹功能：峰值, zui大值保持, 冻结, 平均, 轨迹数学运算
功率测量ACPR, OCBW, 信道功率, N dB 带宽和相位抖动
自动设定功能自动侦测并显示
触发条件: 视频, 外部 (正向, +5V TTL 外部信号)
模式: 普通, 单次, 连续
顺序编程测量可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置.
连接器
射频输入
N 型母头, 50Ω 标准
射频输入 VSWR:<2:1, @0dBm 参考电平
外部参考BNC 母头
时钟输入1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz
参考时钟输入BNC 母头, 10MHz
直流输入插孔: 5.5mm, 12V
直流输出 (for GAP-801)类型: SMB 公头, zui大输出 +9V/100mA.
接口
RS-232CSub-D 9 针母头
USBUSB Host/Device 全速
VGA 输出前面板: 可插FLASH卡的A型插座
选配: GPIB 接口IEEE 488.2 总线
电源
AC 100 ~ 240V, 50/60Hz
附件
操作手册 x 1
电源线 x 1
USB 线(A型插头转小B型插头) x1
尺寸和重量
330(W) x 170(H) x 340(D) mm
约 6kg
