产品介绍
一、 特点：
高低两档不同的透射照明，适应不同工件的测量要求。
特殊工艺加工的非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证。
轴流风机双向散热，超强散热功效，国产同类投影仪无可比拟的散热优势。
体积小，重量轻，占地省。
量身订做长寿命灯泡，满足连续长时间使用投影仪需求。
可选附件齐全，各种零件测量更方便、快捷。
投影屏影像为正像。

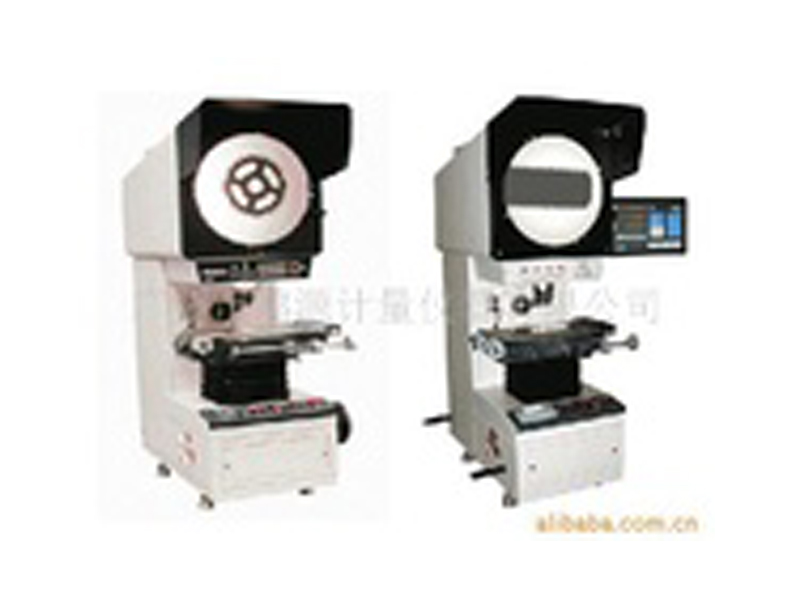

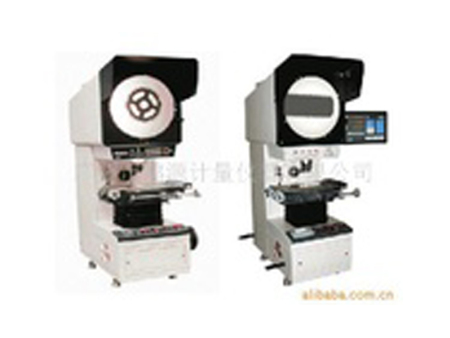

JT12A-A型带有RS232端口，JT12A-B型投影仪带有多功能数显表及微型打印机。
反射照明系统调节方便、稳定可靠、操作舒适。
工作台底座关开门设计，维护更显方便。
二、 用途：
投影仪用于对形状复杂的冲压件、齿轮、凸轮、螺纹及样板进行轮廓比较测量，使用方便，效率高，是一种常用的计量光学仪器。广泛用于包括航空、航天业在内在的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。
三、 规格参数：
投影屏使用范围（mm）：φ300
投影屏旋转范围：0°~360°
旋转角度显示当量：1′
旋转角度准确度：6′
工作台尺寸：340㎜×152㎜
X向：150mm Y向：50mm Z向（调焦）：80 mm
X、Y坐标准确度：（4+40L）μm，式中L为测量长度，单位：m
物镜：
物镜放大倍数 物方视场（mm） 物镜工作距离（mm）
10× φ30 75
20× φ15 69
50× φ6 26
100× φ3 26
四、选购件：
20×物镜（带20×半透半反镜）
50×物镜（带50×半透半反镜）
100×物镜（通用50×半透半反镜）
放大镜、大标尺、小标尺
1、影像边缘检测器 2、顶针架 3、V型架 4、定位压板组 5、圆工作台
五、 JT12A-A：CD202二维测量软件功能
1、 多点采集确定直线和圆 7、具有误差修正功能
2、 各几何元素预置设定 8、RS232输出功能
3、 以组合方式确定各几何元素 9、打印页面输出功能
4、 具有坐标旋转，坐标平移功能。 10、停电记忆功能
5、 Z轴可设定为传感器长度值或编码器角度值。11、各几何元素可存储，调用
6、 极坐标/直角坐标转换功能
六、 JT12A-B：多功能数显表功能
一、 采集功能：采集元素类型、点、线、圆和圆规散 四、形位公差处理功能：
二、 构建功能：采集的点构造直线、圆和圆弧 （1）圆的圆度和圆弧圆度
三、 组合计算功能： （2）直线度测量
（a）“点”与“点”组合计算两点距及中点坐标 （3）同轴度测量
（b）“点与线”组合计算点线距 （4）对称度测量
（c）“线与线求交”组合计算交点坐标及夹角 （5）位置度测量
（d）“线与线求中”组合，给出两直线中的中线信息（6）螺纹测量
（e）“圆与圆”组合给出（相切、相交、相离） （7）坐标平移旋转
（f）“圆与直线”组合给出（相切、相交、相离） （8）信息编辑
