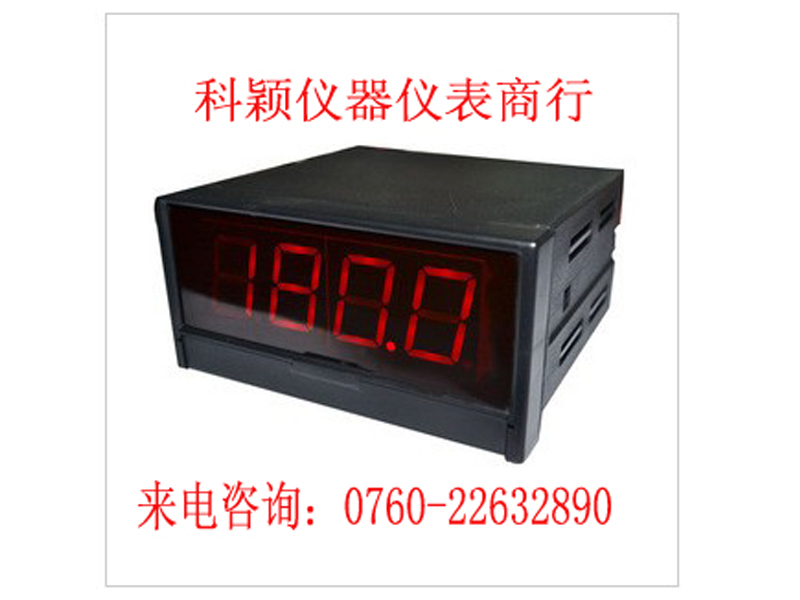

KS9635系列数字电流电压表 KSSERIES DIGITAL PANEL METERS
一、功能与特点：
1、工作电源：AC220V±5%，也可订做85～265V工作电源
2、基本量程：DC/AC200mV~2000V（直接输入），高于2000V请自配相应的电压互感器或分压器
3、测量精度：0.5%±1digit, 温漂≤80PPM/℃
4、采样速度：2.5次/秒
5、显示字高：0.8"数码管
6、显示方式：LED数字及小数点显示（小数点可自由设定）
7、显示范围：±1999
8、外形尺寸：宽96mm×高48mm×厚100mm
9、开孔尺寸：宽92mm×高44.5mm
10、本产品面框采用镜片式，更加美观清晰大方
11、可进行零点和满度调整，无需拆机
12、量程可进行切换
二、型号含义ORDERING INFORMATION’S
KS 9635 —D A2 量程代号或量程Measuring range code or measuring range
DA：直流电流，DV：直流电压，AA：交流电流，A V：交流电压
三位半数显
96：外型尺寸 96H×48W×100L
DS数字电流电压表 (Digit Panel Meter)
二、型号及技术参数MODEL AND SPECIFICATION
【1】直流数字电压表DC DIGIT VOLTMETER
型号Model
量程Range
分辨力Resolution
输入电阻Input impedance
精度Measuring accuracy
zui大允许输入Max. input
KS9635-DV0.2
199.9mV
100uV
5.1MW
±0.5%F.S±2Digit
10V
KS9635-DV2
1.999V
1mV
5.1MW
±0.5%F.S±2Digit
100V
KS9635-DV20
19.99V
10mV
5.1MW
±0.5%F.S±2Digit
250V
KS9635-DV200
199.9V
100mV
5.1MW
±0.5%F.S±2Digit
500V
KS9635-AV2
1.9999V
100uV
5.1MW
±0.5%F.S±3Digit
100V
KS9635-AV20
19.999V
1mV
5.1MW
±0.5%F.S±3Digit
250V
KS9635-A V200
199.99V
10mV
5.1MW
±0.5%F.S±3Digit
500V
【2】直流数字电流表DC DIGIT AMMETER
型号Model
量程Range
分辨力Resolution
输入电阻Input impedance
精度Measuring accuracy
zui大允许输入Max. input
KS9635-DA0.0002
199.9uA
100nA
1KW
±0.5%F.S±2Digit
10mA
KS9635-DA0.002
1.999mA
1uA
100W
±0.5%F.S±2Digit
50mA
KS9635-DA0.02
19.99mA
10uA
10W
±0.5%F.S±2Digit
150mA
KS9635-DA0.2
199.9mA
100uA
1W
±0.5%F.S±2Digit
500mA
KS9635-DA2
1.999A
1mA
0.1W
±0.5%F.S±2Digit
3A
三、电压、电流表技术参数DC DIGIT AMMETER、VOLTMETER SPECIFICATION
zui大显示Max. display
1999 (3 1/2) ; 19999 (4 1/2)
输入方式Input mode
单端输入 Single ended
测量方式Measuring mode
双积分A/D转换Dual slope A/D conversion
测量速度Sampling time
约2.5次/秒Abt. 2.5 sec
极性显示Polarity display
只显示“-”Only “－” display
溢出显示Over input indication
“1”“-1”( 3 1/2) ;“0000”LED闪动LED flash ( 4 1/2 )
显 示Display
LED红色LED Red
电 源Aux. power supply
DC 5V±10％≤70mA (3 1/2) ; DC 5V±0.2V≤80mA (4 1/2)
工作温度Operating temperature
0～50℃ <85%RH
