产品介绍

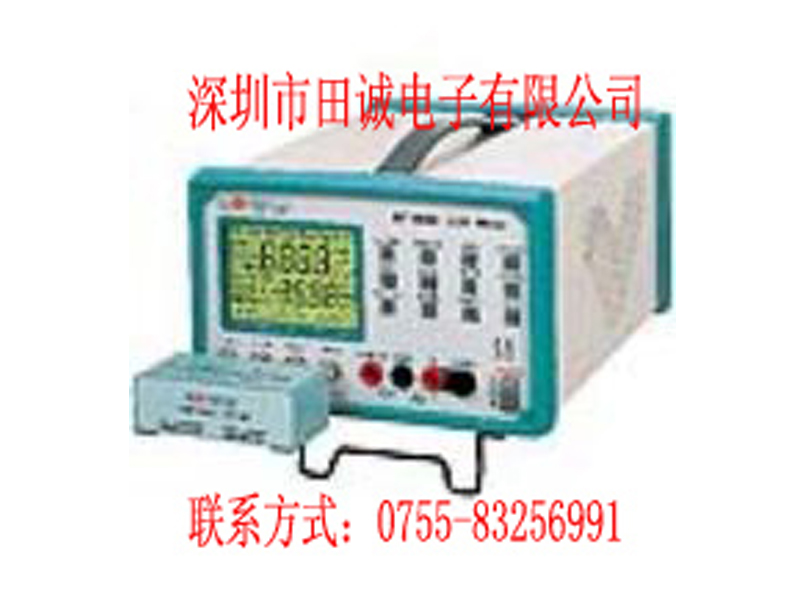

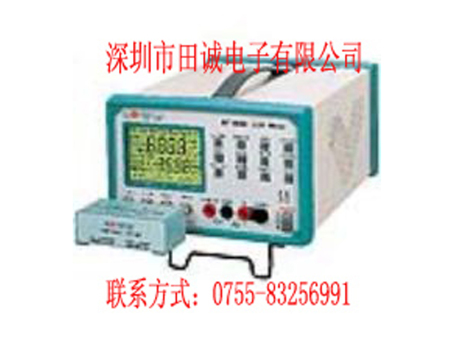

MT4090 200KHz电桥 产地: 台湾 厂商: 台湾茂迪 MOTECH
型号：
MT 4090
产品特征：
测量参数：Z、Ls、Lp、Cs、Cp、DCR、ESR、D、 Q 和θ角
测量频率：100Hz、120Hz、1KHz、10KHz、100KHz、200KHz
测量电平：1Vrms、250mVrms、50mVrms、1Vdc（DCR only）
DMM功能
LED背光、双LCD显示
标准的RS232接口
开路/短路校正
自动量程/量程锁定，两种功能可切换
规格：
测试条件:
频率： 100Hz、120Hz、1KHz、10KHz、100KHz、 200KHz
电平： 1Vrms、250mVrms、50mVrms、50mVrms、1Vdc（DCR only）
测量参数： Z、Ls、Lp、Cs、Cp、DCR、θ、ESR、D、Q
基本精度： 0.1%
LED背光、双LCD显示
自动量程或量程锁定
开路/短路校正
主要显示参数：
Z：交流阻抗
DCR：直流电阻
Ls/Cs：串联电感/电容
Lp/Cp：并联电感/电容
辅助显示参数：
θ：相位角
ESR：等效串联电阻
D：损耗因数
Q：品质因数
组合显示参数：
串联模式 ：Z-θ、Cs-D、Cs-Q、Cs-ESR、Ls-D、Ls-Q、Ls-ESR
并联模式 ：Cp-D、Cp-Q、Lp-D、Lp-Q
DMM 功能: DCV、ACV、DCA、ACA、节/通路检查
测量范围：
直流电压测量：
范围： 2V、20V、200V、600V
分辨率：1mV、10mV、100mV、1V
精度： ± （0.4%+3digit）
输入阻抗：1MΩ
交流电压测量（真有效值）：
范围： 2V、20V、200V、600V
分辨率：1mV、10mV、100mV、1V
精度： ± （0.8%+5digit）@40~1KHz
输入阻抗：1MΩ
直流电流测量：
范围： 2A、0.2A、20mA、2mA
分辨率：1mA、0.1mA、0.01mA、1μA
精度： ± （0.4%+3digit）
分流阻抗：0.1Ω @电流>20mA
10 Ω @电流≤ 20mA
交流电流测量（真有效值）：
范围： 2A、0.2A、20mA、2mA
分辨率：1mA、0.1mA、0.01mA、1μA
精度： ± （0.8%+5digit） @40~1KHz
分流阻抗：0.1Ω @电流>20mA
10 Ω @电流≤ 20mA
通路检查：
通路阈值：50 Ω（大约）
通路指示：声音蜂鸣
输入保护：600V（zui大）
节测试：
测试电流：2.5mA（典型值）
开路电压：5.0VDC（标称值）
输入保护：600V（zui大）
其它参数：
温度：0~40℃ （操作）
-20~70 ℃（储藏）
相对湿度： ≤85%
交流电压：110V/220V ± 10%，60/50Hz（zui大）
尺寸：300mm ×220mm ×150mm 1.8“× 8.7” × 5.9”(D× W× H)
重量：4.5公斤
标准附件：
①TL09C 鄂鱼夹 1根
②测试探头 1根
选配件：
③TL09A 贴片SMT测试镊 1根
④TL09B 元件测试夹 1根
