SHS800系列经济型手持示波表集示波器
产品介绍

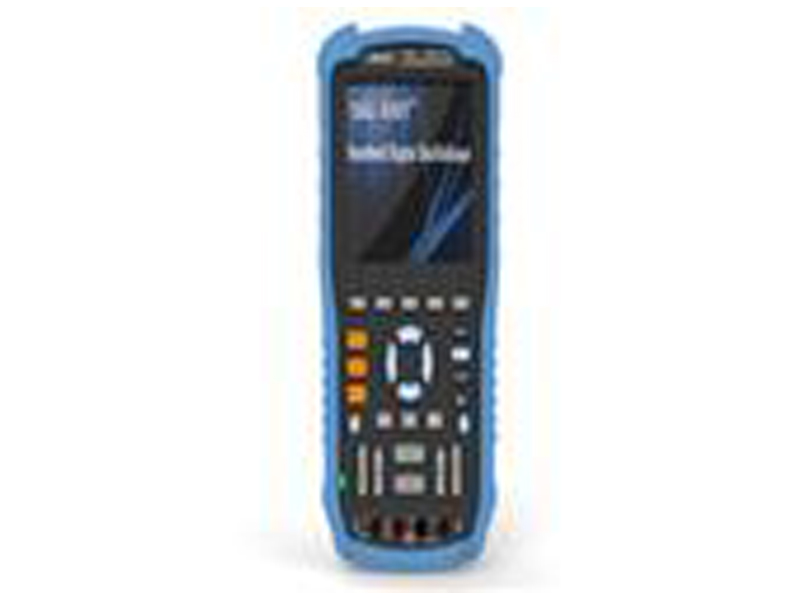

SHS800系列经济型手持示波表集示波器，万用表，记录仪(包括趋势图和波形记录仪)功能于一体，在继承了SHS1000系列稳定性 能的同时，采用全新包装，给用户带来不一样的视觉体验，是鼎阳科技为广大工程师量身打造的普及型野外测量仪器。
示波器部分
型号
SHS806
SHS810
带宽
60MHz
100MHz
上升时间
≤5.8ns
≤3.5ns
实时采样率
1GS/s
等效采样率
50GS/s
垂直灵敏度
5mV～100V/div
时基档位
5ns～50s/div
2.5ns～50s/div
Scan:100ms～50s/div
存储深度
2M
触发类型
边沿，脉宽，视频，交替，斜率
垂直分辨率
8位
硬件频率计
6位触发频率计
接口
USB Device、USB Host
数学值
加，减，乘，除，FFT
界面显示
彩色TFT-LCD，320×234显示
万用表部分
zui大显示位数
6000
项目
档位
精度
直流电压测量
60mV - 1000V
±1%±15digit
交流电压测量
60mV –750V
±1%±15digit
直流电流测量
60mV -10A
±1%±5digit
交流电流测量
60mV -10A
±1%±5digit
电容测量
40.00nF
±3%±10digit
400.0nF-400.0uF
±4%±5digit
电阻测量
600Ω - 60MΩ
±1%±5digit
通断测试
<50Ω
二极管
0V～2.0V
趋势图功能
1.6M个点
深存储波形记录
7M个点
测量模式
手动/自动
一般特征
界面显示
彩色TFT-LCD，320×234显示
供电方式
本机电池供电或外界直流适配器供电
电源
内置可充电锂电池：7.4V 4500mAh，电池工作＞3小时；外置直流适配器：100-240V 50/60Hz输入 9V 4A输出
机身重量
1.5Kg
机身尺寸
163.2mm×259.5mm×53.3mm
配件
无源探头二根，电源线，直流适配器、万用表笔
详细性能参数和技术指标请参照 《SHS800系列数据手册》
