JT63系列电子负载，借助500KHz高速同步采样及DSP技术
产品介绍
详细说明

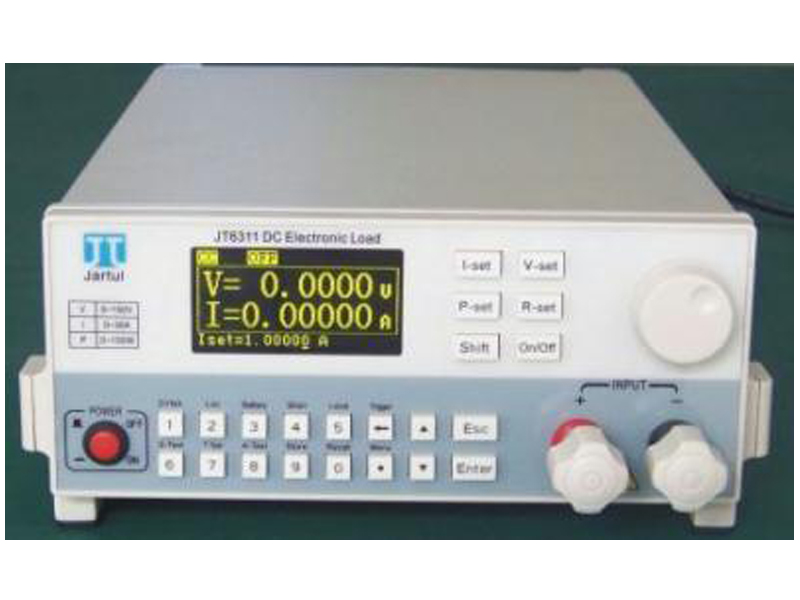

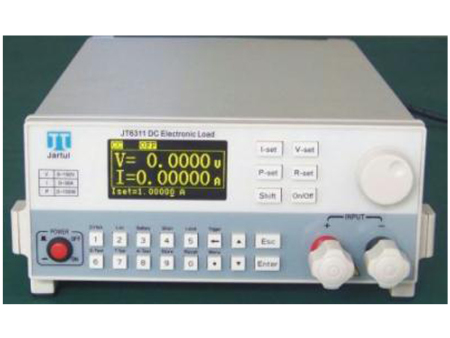

JT63系列电子负载，借助500KHz高速同步采样及DSP技术，全面加强瞬态测试以及多方位的智能分析，并全面整合到自动测试功能，特别适用于电源及相关行业的量产与来料检测；而可编程电流上升率、高速动态带载及可编程序列功能，亦可以满足大部分的研发需要；特有的同步主从式并机时序，则可以满足大电流、大功率的扩展需要。
主要特点：
★ zui大功率150/300W;zui大电流30/60A;zui大电压150V。
★ 16台任意机型主从式同步并机时序,智能电流/功率分配。
★ 定电流、定电压、定功率、定电阻操作模式。
★ 500KHz同步采样,15Hz,10uA,0.1mV稳定解析度输出。
★ 电压/电流噪声峰峰值Vpp/Ipp，有效值Vrms/Irms量测。
★ 最高3/6A/uS,可编程电流上升/下降斜率。
★ 高达25KHz动态带载模式,及电压峰谷Vpk+、Vpk-量测。
★ 高速动态变频扫描技术(sweep)。
★ 快速OCP及Pmax量测。
★ 负载效应量测。
★ 稳定度量测。
★ 时间量测,支持电源上升/跌落,保险丝通断等时间量测。
★ 内建波形发生器，在list模式下，可模拟各种带载波形。
★ 增强自动测试,支持所有扩展模式，支持所有检测项。
★ 支持电池电量测试。
★ 支持短路模拟功能。
★ 支持远端补偿。
★ 支持Von、Voff功能。
★ 快捷方式支持20组数据的存储与读取。
★ 500KHz,4096点,16bit电压电流数字化波形攫取功能。
★ 高亮度全视角大屏幕图形点阵显示屏。
★ 过电压/过电流/过功率/过热保护；电源极性反接保护。
★ 定电阻模式全程稳定无振荡。
★ 无极伺服、智能风扇系统。
★ 电气隔离，外部触发输入输出。
★ 电气隔离，标准RS232接口。
★ 支持电流波形监控输出。
★ 标准SCPI协议。
★ 支持RS485总线通讯。
型号
JT6311
JT6312
JT6313
额定输入
功率
150W
300W
300W
电压
0~15V
0~150V
0~15V
0~150V
0~15V
0~150V
电流
0~3A
0~30A
0~3A
0~30A
0~6A
0~60A
最低操作电压
1.4V@30A
0.9V@30A
1.4V@60A
CC
模式
范围
0~3A
0~30A
0~3A
0~30A
0~6A
0~60A
细度
0.05mA
0.5mA
0.05mA
0.5mA
0.1mA
1mA
精度
0.03%+0.05%FS
CV
模式
范围
0~15V
0~150V
0~15V
0~150V
0~15V
0~150V
细度
0.2mV
2mV
0.2mV
2mV
0.2mV
2mV
精度
0.03%+0.02%FS
CP
模式
范围
150W
300W
300W
细度
16Bits
精度
0.1%+0.1%FS
CR
模式
范围
0.047Ω~50KΩ
0.034Ω~50KΩ
0.024Ω~25KΩ
细度
16Bits
精度
0.1%+0.0001R
0.1%+0.0001R
0.1%+0.0002R
动态操作模式
范围
10uS~999mS
细度
2uS
精度
1uS+20PPM
