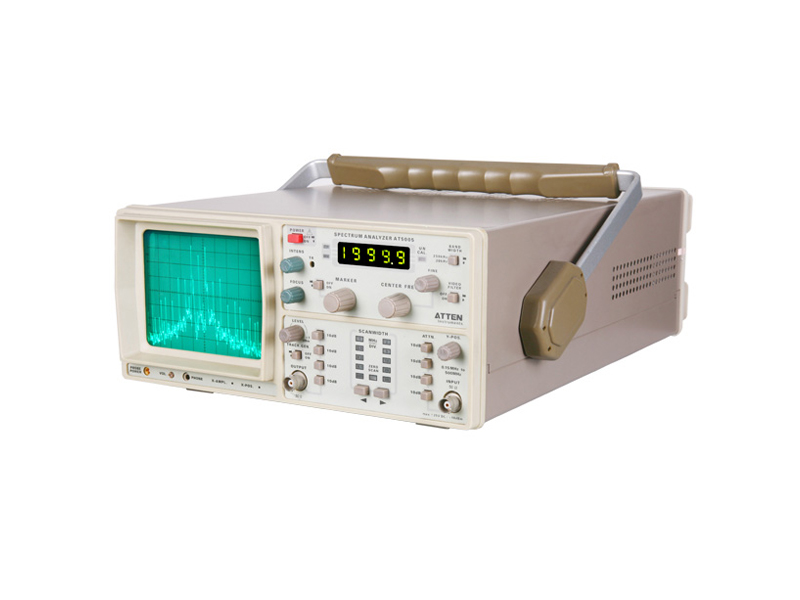

AT5005 频谱分析仪
产品介绍
描述：
扫频式超外差频谱分析仪采用电扫描在频率范围内调谐，其频谱的频率分量随着时间依次采样出来。所以，扫描调谐频谱分析仪可以显示周期信号和随机信号。AT5005 频谱分析仪频率(0.15～500MHz)有粗调和细调调节中心频率，加上10KHz／格～50MHz/格扫频宽度选择，组成简易的频域测量。一个3位半LED显示可选为中心频率或标记频率读数。
特点：
·频率范围：0.15～500MHz
·4位半数字显示(中心频率，0.1MHz分辩率)
·-100～+13dBm幅度范围，20KHz，400KHz中频带宽和4KHz视频滤波器
用途：
安泰信频谱分析仪通常显示没有处理过的原信号的信息，电压、功率、周期、波形、边带和频率的谱波失真，双音交调失真和杂波探测。很好的对遥控器、对讲机、测量发射接收机、无绳电话测量进行分析。还可广泛用应于教学、科研。安泰信频谱分析仪能真正看到电信号（如射频脉冲信号）用傅利叶级数展开出来的图像，教学上更容易理解，科研上更清楚。
有线电视CATV及通讯机检测：
安泰信频谱分析仪配合阻抗转换器(50Ω互转75Ω)对有线电视(CATV)及通讯机等有线、无线系统进行检查及信号频率的分析比较，
电磁兼容测试（EMC）：
·测量各种电子设备上发射的有害电磁波的功能。
·配合传导干扰接口AT-166对被测试的产品传导干扰测试。
·配合电场单极探头AZ-530-E对被测试的产品辐射干扰测试。
·配合磁场探头AZ-530-M对被测试的产品的内在电路的干扰源进行测试。
·配合高阻抗探头AZ-530-H对被测试的产品的内在电路进行检修测试。
信号侦听功能：
频谱分析仪输出的FM检波信号，分析出不加密的广播电台的内容，可用来识别噪声施加影响的广播信号，能及时从空中的电台中进行分析，从而判断被检测设备的正常运行及测量第三方某些不可知的电台活动。
技术指标
频率
范围：0.15～500MHz
中心频率显示精度：±2%×频谱宽度+5×10-3×中心频率+100KHz
标记精度：±0.1%频宽+100HKz
频率显示分辩率：100KHz(3位半LED)
扫频宽度：10KHz/格～50MHz/格125挡和0Hz/格(0扫描)、精度：±10%
频率稳定性：优于150KHz/小时
中频带宽(-3dB)：20KHz(±50%)；400KHz+(0，-40%)、视频滤波器(通)；4KHz
扫描速率：43Hz
幅度
范围：-100～+13dBm
屏幕显示范围：80dB(10dB/格)
参考电平：-27dB 在500MHz处
平均噪声电平：-90dBm(20KHz带宽，典型值dBm)
失真：2次3次谐波:<-55dBc、3阶交调:-70dBc
灵敏度：优于-90dBm
对数刻度真实度：±2dB(不加衰减器)，500MHz
输入
阻抗：50Ω
插座：N(F)连接器
衰减器：0～40dB(4×10dB步进)
输入衰减器精度：±1dB/10dB
zui大输入电平：+10dBm, ±25VDC(衰减器0dB),+20dBm(40dB衰减器)
一般配置
电源：200VAC/110 VAC±10%,50Hz～60Hz
轨迹校准：在面板上调节（TR）
功耗：20W±20%
保护：安全１级（IEC1010—１）
尺寸大小：285(W)×125(H)×380(D)㎜
重量：约8㎏
