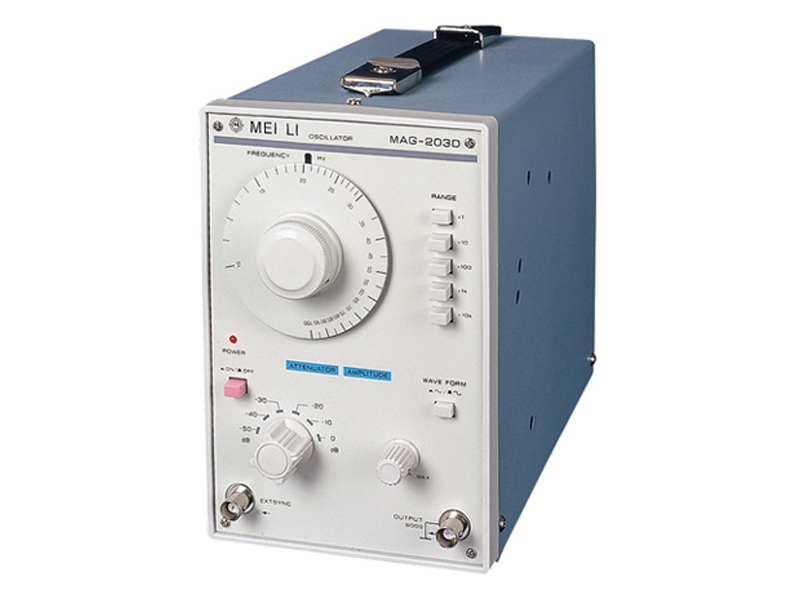

MAG-203D 低频信号发生器
产品介绍
MAG-203D 低频信号发生器
特性:
高稳定度的数显直流电源
先进线路设计均为进口器件安装，确保精度
产生信号频率10Hz~1MHz, ±3%
产生波形：正弦波和方波
输出信号强度：≥10Vp-p
60dB精确衰减，分6段设置
性能参数
振荡频率
档位：
x1: 10Hz to 100Hz
x10: 100Hzto 1KHz
x100: 1 KHz to 10KHz
x1k: 10KHz to 100KHz
x10k: 100KHz to 1 MHz
频率精度
±3% +1 Hz
输出阻抗
600Ω
输出衰减器
0dB, 10dB, 20dB，30dB, 40dB，60dB
(6档选择, 带600Ω时精度±1dB)
正弦波特性
输出电压
≥5Vrms
频率响应
10Hzto 1MHz: ±0.5dB
失真
400Hz to 20KHz: ≤0.1%
100Hz to 100KHz: ≤0.3%
50Hz to 200KHz: ≤0.5%
20Hz to 500KHz: ≤1 %
10Hz to 1 KHz: ≤1.5%
方波特性
输出电压
≥10Vp-p
上升/下降时间
200ns（在zui大输出时)
占空比
45:55(1 KHz,在zui大输出时）
同步范围
≤1% Vrms
输入压限
15V (DC+AC 峰值)
工作环境
10℃to 35℃ / within 85%RH
电源
220V/110V ±10%; 50Hz-60Hz
尺寸
128(W) x 190(H) x 239(D) mm
重量
3kg
