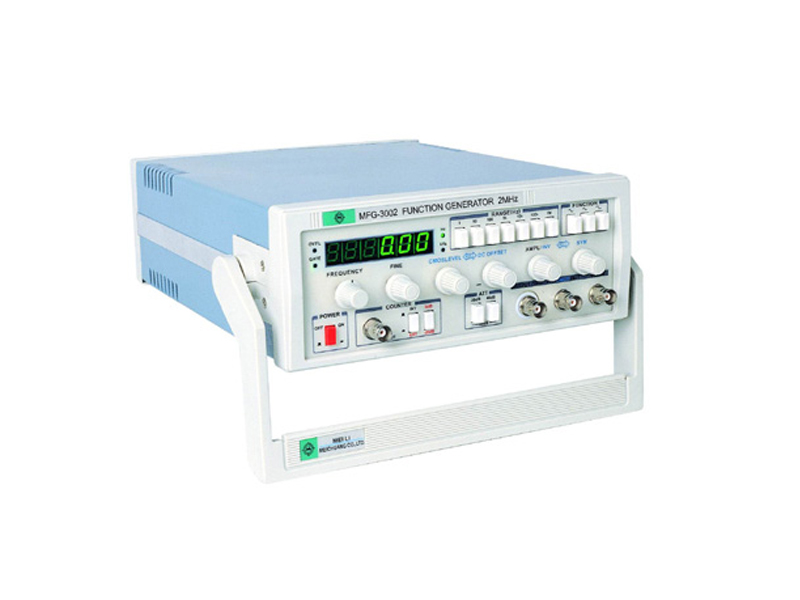

MFG-3002 函数信号发生器
产品介绍
MFG-3002 函数信号发生器
特性:
产生频率：0.1Hz-2MHz
输出波形：正弦波,方波,三角波,斜波,正负脉冲及锯齿波
具有VCF输入控制功能
TTL/CMOS可以OUTPUT作同步输出
失真10Hz~100kHz,小于1%
频率响应0.1 Hz~100kHz,不大于±0.5dB
计频1Hz-30MHz
调频/调幅功能（可选，带A型号）
调频/扫频功能（可选，带C型号）
性能参数
频率范围
0.1Hz - 2MHz
显示屏
6位LED显示
输出波形
正弦波.三角波.方波.斜波.正向或负向脉冲波、锯齿波
输出阻抗
50Ω±10%
输出幅度
Not less than 20Vp-p(open circuit) "；10Vp-p (50Q load)"
直流偏置
0 到 ±10V 连续可调
对称度范围
90:10 - 10:90
方波上升沿
小于100ns
正弦波特性
失真
<1% at 10Hz-100KHz
频响
0.1Hz - 100KHz：<±0.5dB
100KHz - 2MHz：<±1.0dB
TTL输出
电平
低电平: ≤0.4V
高电平: ≥3.5V
上升时间
≤100ns
CMOS输出
电平
低电平:: ≤0.5V,
高电平: 5V - 14V 连续可调
上升时间
≤100ns
VCF输入
输入电压）
-5V-0V ±10%
zui大压控比
1000:1
输出信号
DC-1 KHz
频率计
测量范围
1 Hz~30MHz
输入阻抗
≥1 MΩ/ 20pF
灵敏度
100mVrms
zui大输入电压
150V(AC+DC)
输入衰减
20dB
精度
<0.003% ±1 digit
一般参数
电源
AC 220V ±10%, 50-60Hz (110V ±10% Optional)
工作环境
0℃to 40℃/ ≤90%RH
尺寸
310(W) x 100(H) x 260(D)mm
重量
3.7kg
